منبع تغذیه قلب میزکار است و انتخاب نامتناسب میتواند عیبیابی را دشوار یا به نمونه آسیب وارد کند. پیش از دیدن مدلها، بیشترین ولتاژ کاری، جریان پایدار، جریان لحظهای و رفتار بار هنگام راهاندازی را ثبت کنید. سپس حاشیهای منطقی برای پروژههای آینده در نظر بگیرید.
ولتاژ و جریان بیشینه را همزمان فرض نکنید

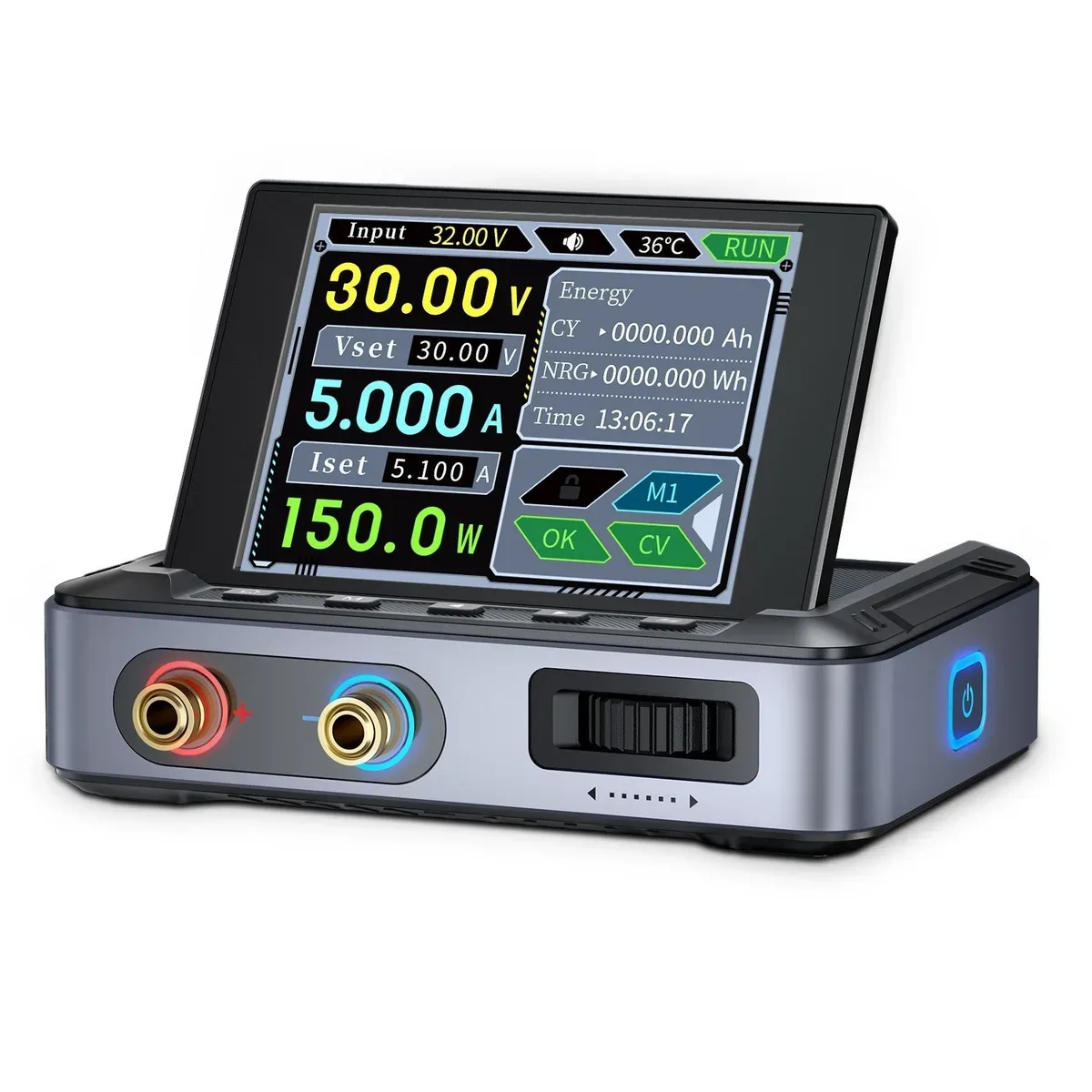

بسیاری از منابع با محدودیت توان کار میکنند؛ ممکن است بیشترین ولتاژ و بیشترین جریان در یک نقطه همزمان قابل دریافت نباشد. توان موردنیاز را از حاصل ولتاژ و جریان بار بسنجید و منحنی یا محدودیت مدل را بخوانید. برای DPS-150 یا IPS3608، ورودی لازم و مشخصات خروجی باید جداگانه بررسی شود.
حالت ولتاژ ثابت و جریان ثابت
در حالت CV منبع ولتاژ را نگه میدارد تا زمانی که جریان به حد تنظیمشده برسد. پس از آن به حالت CC میرود و جریان را محدود میکند. محدودکننده جریان یک ابزار ایمنی ارزشمند است، اما جایگزین فیوز، حفاظت خود مدار یا اتصال صحیح نیست. پیش از وصل نمونه حساس، ولتاژ و حد جریان را بدون بار کنترل کنید.
ریپل، نویز و پاسخ گذرا
برای مدار آنالوگ، صوت، RF یا مرجع دقیق، تنها وضوح نمایشگر کافی نیست. ریپل و نویز خروجی و پاسخ به تغییر ناگهانی بار اهمیت دارند. اگر سازنده این دادهها را ارائه نکرده است، عملکرد را قطعی فرض نکنید و برای پروژه حساس اندازهگیری مستقل انجام دهید.
برنامهریزی چه زمانی ارزش دارد؟
پروفایلهای مرحلهای برای تست شارژ، بررسی رفتار مدار در افت ولتاژ و تکرار یک سناریو مفیدند. امکان ذخیره تنظیمات و رابط ارتباطی میتواند خطای تکرار را کم کند. اگر کار شما فقط تغذیه ثابت چند مدار رایج است، رابط ساده و کنترل مستقیم ممکن است مهمتر از فهرست بلند قابلیتهای نرمافزاری باشد.
چکلیست اتصال نخست
- قطبیت، نوع کانکتور و کیفیت کابل را کنترل کنید.
- حد ولتاژ مجاز مدار را از مستندات برد بخوانید.
- محدودیت جریان را پایین شروع و بر اساس رفتار واقعی تنظیم کنید.
- افت ولتاژ کابل را در جریان بالا بررسی کنید.
- تهویه منبع و فضای اطراف آن را باز نگه دارید.
منبع مناسب مدلی است که در نقطه کاری واقعی حاشیه کافی، کنترل قابل پیشبینی و اتصال ایمن فراهم کند. عدد بزرگتر روی یکی از محورهای ولتاژ یا جریان بهتنهایی معیار خرید نیست.
