انتخاب اسیلوسکوپ با یک عدد بزرگ روی جعبه تمام نمیشود. ابتدا باید بدانید چه سیگنالی را میبینید، دامنه و فرکانس تقریبی آن چیست، چند نقطه از مدار باید همزمان مقایسه شود و ابزار بیشتر روی میز استفاده میشود یا در محل تعمیر. این چهار پاسخ، بخش بزرگی از مدلهای نامتناسب را کنار میگذارد.
پهنای باند چه چیزی را تعیین میکند؟
پهنای باند نشان میدهد مسیر ورودی تا چه محدودهای میتواند مؤلفههای فرکانسی را با افت کنترلشده عبور دهد. برای دیدن شکل موج فقط به فرکانس تکرار آن نگاه نکنید؛ لبه تند موج دیجیتال شامل مؤلفههای سریعتری است. بهتر است پهنای باند ابزار حاشیهای منطقی بالاتر از سریعترین مؤلفه موردنیاز داشته باشد. این حاشیه جایگزین بررسی پراب و روش اتصال نیست.
نرخ نمونهبرداری با پهنای باند یکی نیست
نرخ نمونهبرداری تعداد نقاط ثبتشده در ثانیه است. عدد اعلامی ممکن است میان کانالها تقسیم شود یا فقط در یک حالت خاص در دسترس باشد؛ بنابراین مشخصات هر مدل را در وضعیت استفاده واقعی بخوانید. نرخ بالاتر بدون حافظه کافی الزاماً ثبت طولانیتری ایجاد نمیکند. اگر رخدادهای گذرا یا بستههای ارتباطی را بررسی میکنید، عمق حافظه و امکانات تریگر نیز مهماند.
یک کانال، دو کانال یا چهار کانال؟
- یک کانال برای مشاهده مستقل یک سیگنال یا کارهای آموزشی ساده مناسب است.
- دو کانال امکان مقایسه ورودی و خروجی، اختلاف فاز یا دو ریل را میدهد.
- چهار کانال برای مدارهای چندمرحلهای و مشاهده همزمان چند خط مفید است، اما صفحه و نرخ نمونهبرداری مشترک را هم بررسی کنید.
دستی، تبلتی یا رومیزی

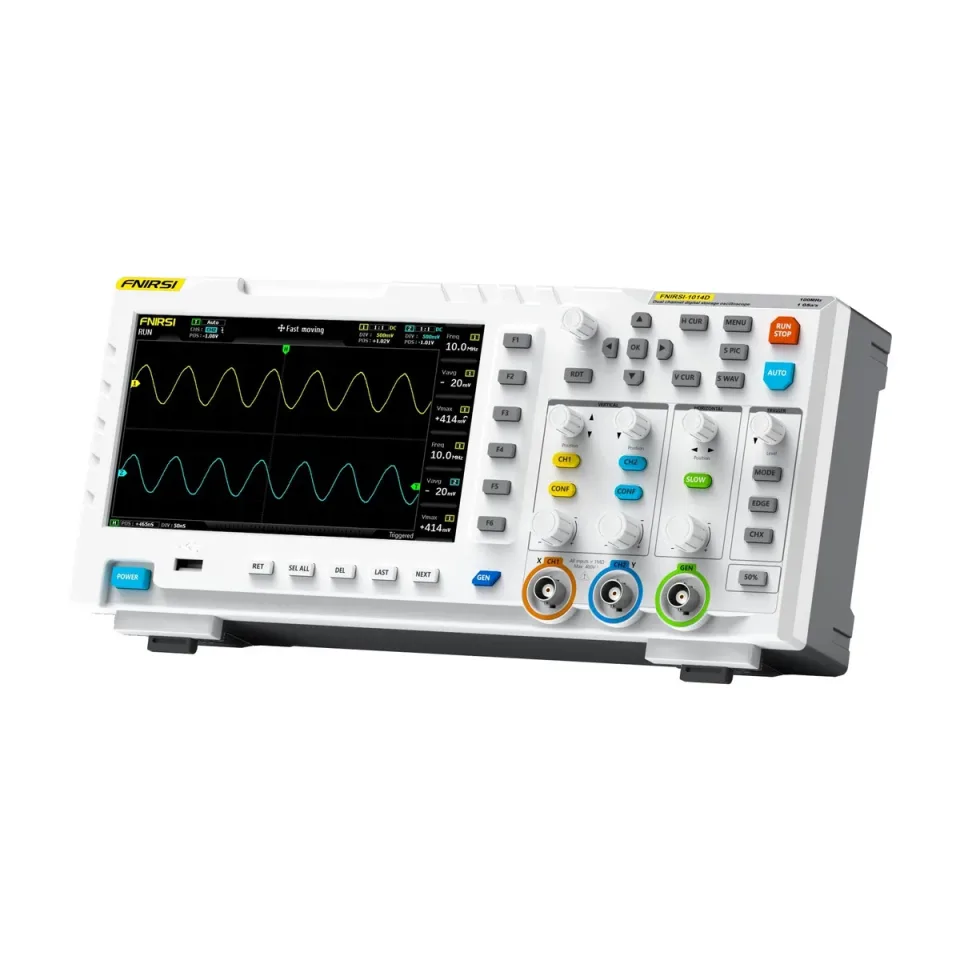

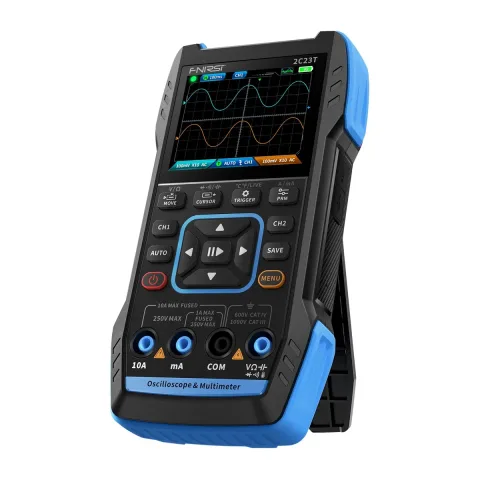

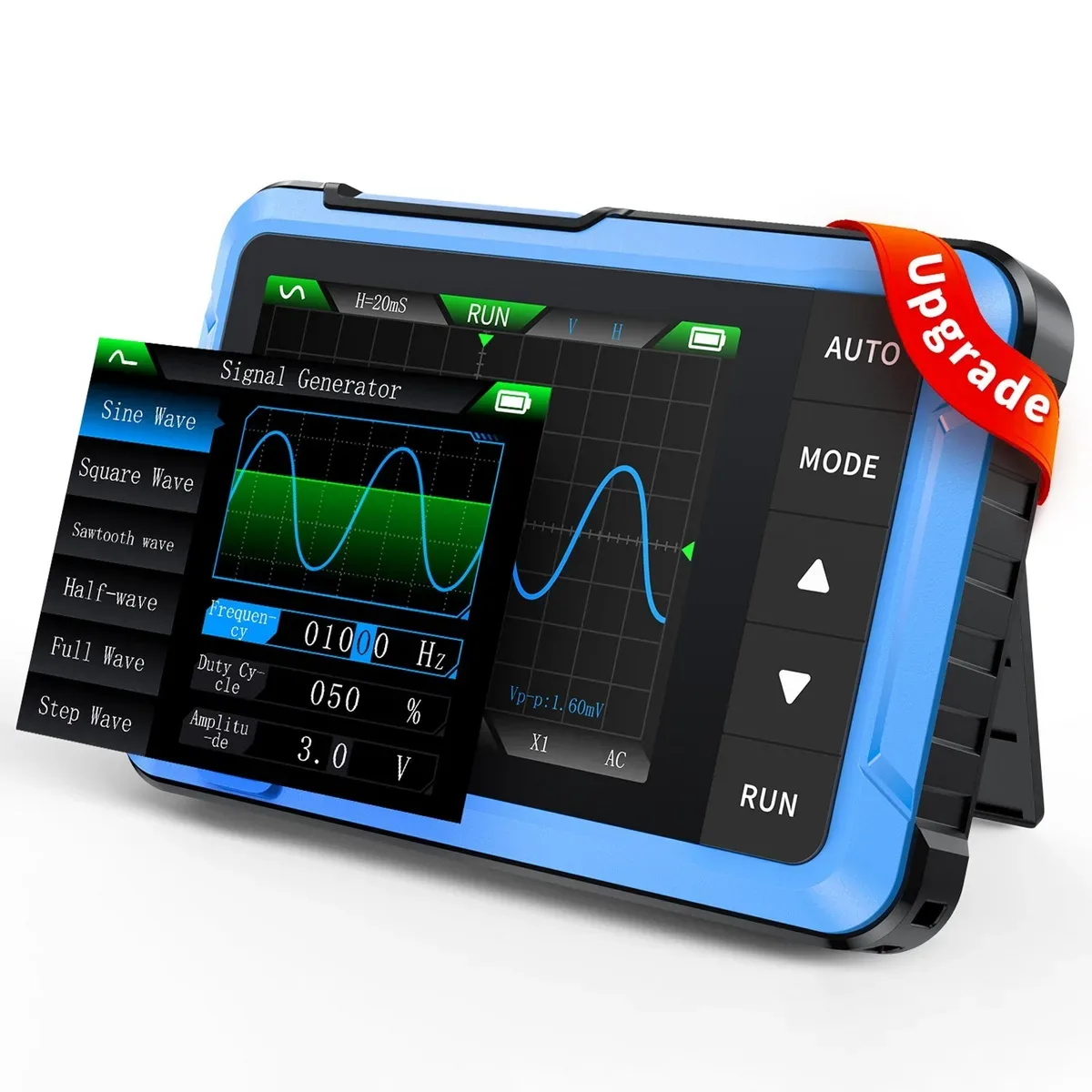

اسیلوسکوپ دستی مانند DSO-510 برای حمل و عیبیابی میدانی جمعوجور است. مدلهای چندکارهای مانند 2C23T اسیلوسکوپ، مولتیمتر و مولد سیگنال را در یک بدنه ترکیب میکنند و برای میزکار کمجا جذاباند. مدل رومیزی 1014D نمایشگر بزرگتر و تجربه کنترل ثابتتری فراهم میکند. چندکاره بودن همیشه به معنی جایگزینی کامل ابزار تخصصی نیست؛ دقت، محدوده و امکانات هر بخش را مستقل بخوانید.
ایمنی و پراب را فراموش نکنید
رده ورودی، بیشینه ولتاژ، نوع زمین و محدودیت پراب باید با مدار سازگار باشد. اتصال گیره زمین یک اسیلوسکوپ زمینمرجع به نقطه نامناسب میتواند اتصال کوتاه و خطر ایجاد کند. برای مدار برق شهر یا نقاط شناور از روش و تجهیزات ایمن متناسب استفاده کنید و تنها به ظاهر پراب اتکا نکنید.
جمعبندی: ابتدا سناریوی اندازهگیری را بنویسید، سپس پهنای باند، نرخ نمونهبرداری، حافظه، کانال، تریگر و ایمنی را کنار هم مقایسه کنید. صفحه اسیلوسکوپها و تحلیل سیگنال برای این مقایسه ساختاریافته است.
