LCR متر برای اندازهگیری اندوکتانس، ظرفیت و مقاومت طراحی شده است، اما نتیجه یک قطعه واقعی فقط یک عدد ثابت نیست. فرکانس آزمون، دامنه سیگنال، دما، تلرانس قطعه و مقاومت مسیر اتصال روی پاسخ اثر میگذارند. به همین دلیل مقایسه دو دستگاه باید در شرایط یکسان انجام شود.
فرکانس آزمون چرا مهم است؟

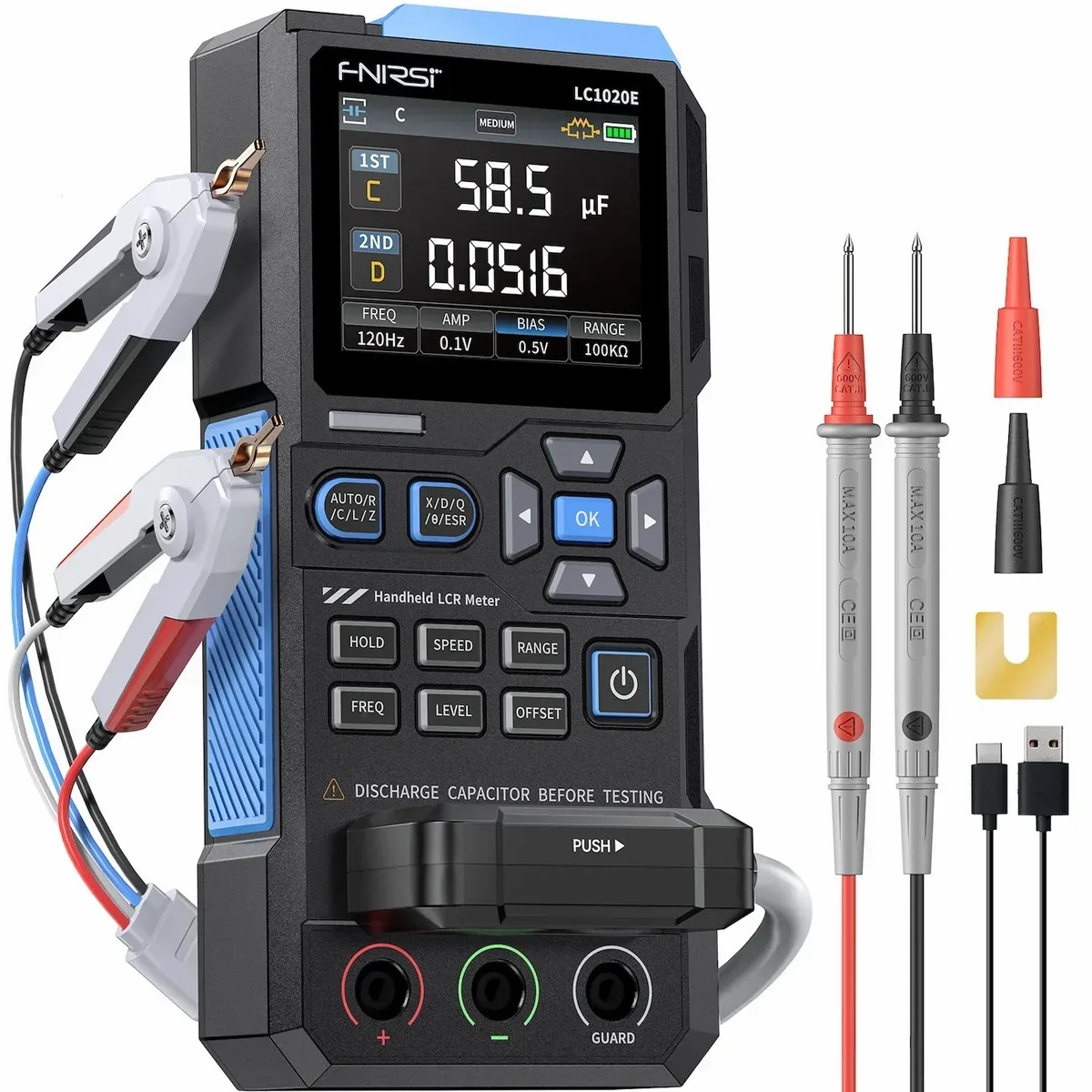

خازن و سلف رفتار وابسته به فرکانس دارند. مقدار ثبتشده در ۱۰۰ هرتز ممکن است با ۱ کیلوهرتز یا فرکانس بالاتر متفاوت باشد. ابتدا دیتاشیت قطعه یا شرایط مدار را ببینید و نزدیکترین فرکانس در دسترس را انتخاب کنید. مشخصات LC1020E یا مدلهای پنس را بر اساس فرکانسهای موردنیاز خود مقایسه کنید.
ESR و پارامترهای مشتقشده
مقاومت سری معادل خازن برای بررسی تلفات مهم است، ولی حد قابل قبول به نوع، ظرفیت، ولتاژ، فرکانس و طراحی مدار وابسته است. یک جدول عمومی اینترنتی نباید جای مشخصات سازنده را بگیرد. برای خازن روی برد، مسیرهای موازی میتوانند نتیجه را تغییر دهند؛ در موارد حساس قطعه را از مدار جدا کنید یا روش معتبر همان مدار را بهکار ببرید.
اتصال دو سیمه و چهار سیمه
در مقادیر مقاومت پایین، مقاومت سیم و تماس گیره با مقدار قطعه قابل مقایسه میشود. اتصال کلوین جریان و سنجش ولتاژ را جدا میکند و اثر مسیر را کاهش میدهد. LCR-ST2 برای کار با قطعات کوچک و اتصال پنس/پل کلوین طراحی شده است؛ با این حال تمیزی تماس و فشار ثابت همچنان اهمیت دارد.
جبرانسازی باز و اتصال کوتاه
پیش از اندازهگیری دقیق، دستور جبرانسازی دستگاه را اجرا کنید. حالت باز اثر ظرفیت پراکنده و حالت اتصال کوتاه اثر مقاومت و اندوکتانس مسیر را تخمین میزند. پس از تعویض کابل، گیره یا فرکانس مهم، جبرانسازی را تکرار کنید. قطعه را با انگشت روی پایانهها نگه ندارید، زیرا بدن مسیر موازی ایجاد میکند.
تستر شناسایی قطعه چه تفاوتی دارد؟
ابزاری مانند LCR-P1 برای شناسایی سریع ترانزیستور، دیود و پارامترهای پایه بسیار کاربردی است. این نوع تستر جایگزین تحلیل کامل قطعه زیر شرایط کاری یا LCR متر دقیق نیست. از آن برای غربال و تشخیص پایهها استفاده کنید و برای تصمیم مهندسی به محدوده، روش آزمون و دیتاشیت مراجعه کنید.
نتیجه قابل اعتماد از ترکیب دستگاه مناسب، فرکانس درست، اتصال کوتاه و تمیز، جبرانسازی و تفسیر مطابق دیتاشیت به دست میآید؛ نه فقط از تعداد ارقام نمایشگر.
